該裝置通過“真空+霧化+閃蒸”組合工藝，兼顧高效回收與安全節能，特別適合高附加值溶劑的資源化利用。
一、技術工藝
1、工藝原理
真空蒸發：在負壓條件下（-0.08～-0.095 MPa），降低溶劑沸點（如丙酮、甲醇、乙醇、二氯甲烷等沸點可降至30～70℃），實現分離。
霧化強化傳質：通過高壓噴嘴將廢液霧化成微米級液滴，增大蒸發面積，提升溶劑揮發效率。
冷凝分級回收：揮發溶劑蒸汽經多級冷凝（常溫+深冷）實現高純度回收。

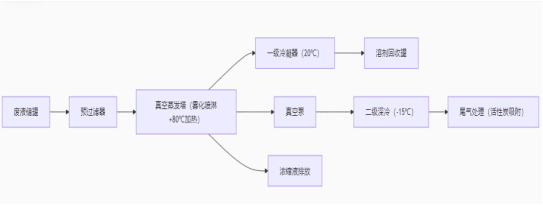

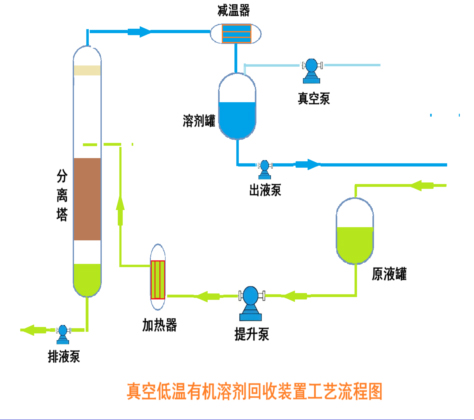

2、核心流程
3、關鍵工藝參數
參數 | 典型值 | 說明 |
操作溫度 | 40～80℃ | 根據溶劑沸點調節 |
系統真空度 | -0.085～-0.095 MPa | 絕壓0.005～0.015 MPa |
霧化粒徑 | 50～150 μm | 壓力噴嘴3～5 MPa |
溶劑回收率 | ≥90%（單級） | 初始濃度5%～20%時 |
能耗 | 60～100 kWh/t廢液 | 含加熱、真空泵、冷凝 |
二、裝置特點
1、高效：沸點降低50--60℃，避免熱敏性物質分解（如醫藥中間體、香料）。
2、回收率高達90%～95%，殘留溶劑≤0.1%。
3、模塊化設計：可集成預處理（pH調節、過濾）、多級冷凝、尾氣處理單元。材質可選316L不銹鋼、PTFE襯里或玻璃鋼（耐腐蝕）。
4、節能降耗熱能回收：冷凝余熱用于預熱進料（節能20%～30%）；變頻真空泵：根據負荷自動調節功率。
三、適用場景
行業：制藥、農藥、涂料、電子化學品。
溶劑類型：丙酮、甲醇、乙醇、乙酸乙酯、水、二氯甲烷等（沸點≤120℃）。
廢液特性：含溶劑5%～30%，無懸浮物或低含鹽。
四、對比傳統工藝優勢
指標 | 真空法 | 傳統蒸餾法 |
操作溫度 | 40～80℃ | 100～150℃ |
能耗 | 60～100 kWh/t | 150～300 kWh/t |
熱敏物質保護 | 優（無分解） | 差（易碳化） |
設備占地面積 | 小（模塊化） | 大（多塔串聯） |
五、案例數據
廢液條件：母液中甲苯濃度9%，pH中性。
運行效果：
回收甲苯純度≥90%，回收率92%。
